Jaringan komputer (jaringan) adalah Jaringan Komunikasi yang memungkinkan antar komputer untuk saling berkomunikasi dengan bertukar data.
B. Latar Belakang
Karena topologi ini wajib di kuasai oleh murid BLC Telkom Klaten dengan ini kita konfigurasi dan diskusi bersama teman-teman untuk mencari penyelesain dengan bisa memahami hal tersebut.
C. Tujuan
Tujuan dari jaringan komputer adalah agar dapat mencapai tujuannya, setiap bagian dari jaringan komputer dapat meminta dan memberikan layanan (service). Pihak yang meminta/menerima layanan disebut klien (client) dan yang memberikan/mengirim layanan disebut peladen (server). Desain ini disebut dengan sistem client-server, dan digunakan pada hampir seluruh aplikasi jaringan komputer.
D. Jangka Waktu
08.00-16.00
E.Alat :
- Beberapa Client
- Access Point
- Tower
- Server
- Internet
- 2 Router Mikrotik
1. Sebelumnya kita harus terlebih dahulu untuk membuat suatu topologi agar memudahkan kita untuk memiliki skema yang akan kita baut saat ini. Contoh bisa di lihat di bawah.
2. Kemudian kita rapikan terlebih dahulu untuk perangkat-perangkat yang akan kita gunakan.
3. Lalu kita setting Router kita yang menyebarkan internet ke tower yang di pasang Access Point,server,client,Wifi yang di beri Hotspot.
4. Kita buka terlebih dahulu untuk Routernya seperti konfigurasi dasar seperti biasa. Langkah bisa di lihat di bawah ini.
a. Masuk terlebih dahulu menuju Router dengan menggunakan Winbox
b. Menurut topologi kita mendapatkan internet melalui ISP dengan itu maka kita akan mendapatkan IP maupun DNS dll. Karna di BLC Internet telah di sediakan melalui kabel. Lalu kita hanya setting DHCP Client untuk meminta IP dari Internet BLC Telkom. Cara bisa
IP>DCHP Client>Lalu tambahkan
(Untuk ini yang mengarah ether mana yang terhubung dengan Internet)
C. Lalu kita akan mendapatkan IP otomatis dari Internet dan DNS dan kita tambahkan sekaligus untuk IP Address yang di bagikan client.
IP>Address>Tambahkan
d. Lalu agar mengijinkan IP private kita bisa di artikan menjadi IP Public kita gunakan firewall dengan menggunakan NAT. Dengan menggunakan ini kita seperti mengijinkan akses menuju Internet seperti itu.
IP>Firewall>Nat
e. Lalu agar client kita bisa mendapatkan akses juga kita harus DHCP Sever agar client kita mendapatkan IP dan juga dapat mengakses internet.
IP>DHCP Sercer>tambahkan
f. Kemudian kita setting laptop kita menjadi DHCP juga agar mendapatkan IP dari Router kita. Bisa di test melalui terminal seperti di bawah ini.
5. Kemudian kita setting untuk Router yang saya berikan Hotspot. Saat ini saya memberikan Internet bermelalui kabel dan sama seperti kita mendapatkan IP melalui BLC atau Internet.
a. Terlebih dahulu masuk menuju Router seperti di bawah ini.
b. Kemudian kita memninta IP dengan menggunakan DHCP Client. Kemudian kita akan mendapatkan IP,DNS dan
c. Setelah itu kita aktifkan untuk membaut Wirelessnya kemudian kita setting seperti di bawa.
Bisa di Ikuti pengaturan seoerti di bawah.
Klik>Wireless>Tambah
d. Lalu kita tambahkan IP Address untuk Wlan.
IP>Address>Tambahkan.
e. Setelah itu kita berikan DHCP Server agar Client kita bisa mendapatkan internet.
IP>DHCP Server>DHCP Setup
f. Jangan lupa untuk firewall Nat karna kita menjadikan Router kita menjadi Access Point. Agar client bisa terhubung dengan internet juga.

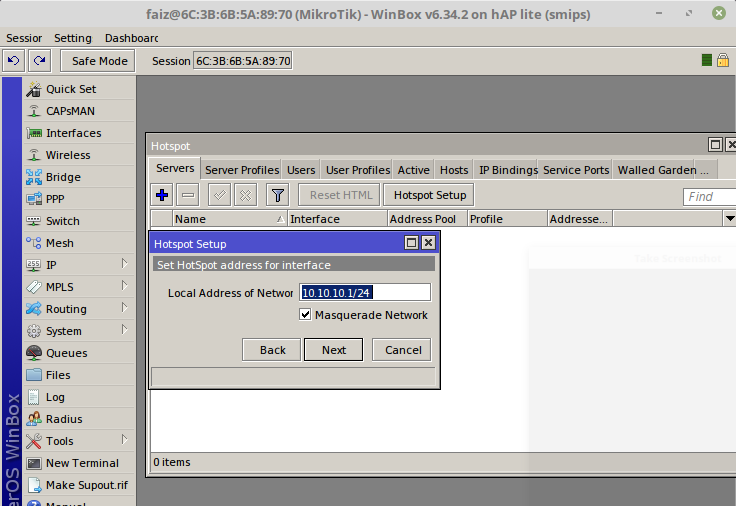

h. Lalu untuk menambahkan User yang masuk bisa kilik
IP>Hotspot>Users>Tambah
j. Lalu coba kita test melalui Terminal.
G. Permasallahan :
Belum ada.
H. Kesimpulan
Bahwa jaringan harus saling berhubungan dan Hotspot di gunakan untuk pengamanan akses orang yang ingin memakai.
I. Refrensi
Mbah Suro
